濕式永磁筒式磁選機的構造及工作原理

濕式弱磁場磁選機有電磁和永磁兩種，由于永磁弱磁場磁選機具有許多特別的特點，所以比電磁的應用廣泛。濕式永磁筒式磁選機多用于處理細粒浸染的磁鐵礦礦石。其構造及工作原理如下文。

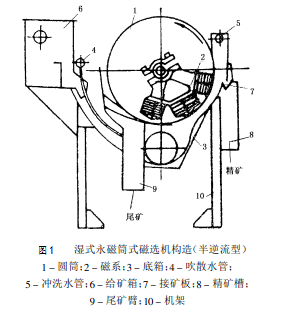

這種筒式磁選機的構造如圖1所示。用不銹鋼板卷成，筒表面加一層耐磨材料（橡膠或銅線）保護，并防止圓筒磨損，并可加強圓筒對磁性礦物的附著和攜帶作用。圓筒由電動機經減速器帶動旋轉。磁系由鐵氧體磁塊粘合（或用螺釘固定在磁導板上）而成，裝在圓筒內，固定在主軸上。磁極的極性沿圓周交替捧列（N—S—N或S—N—S）。在選分過程中，磁系固定不動。底箱是非磁性材料或?qū)Т判阅懿畹牟牧先绮讳P鋼板，銅板、硬質塑料板，木板等制成。底箱下部是給礦區，其中插有沖散水管，用來調節選別礦漿濃度，使礦粒以“松散”狀態進入選分空間，這樣不但能防止礦漿中礦粒的沉淀，而且能提高選分 。

礦漿進入磁選機底箱后，在沖散水管4噴出的水（叫吹散水）作用下，呈松散懸浮狀態進入給礦區。磁性礦粒在磁選機磁場作用下被吸在圓筒表面上，隨圓筒一起轉動。離開磁系后，磁場強度降低，此處設有沖洗水管5，將磁性礦粒沖入精礦槽中。非磁性礦?；虼判院苋醯牡V粒，在底箱內礦漿流作用下，從尾礦堰板流進尾礦管中，形成尾礦。礦漿不斷給入，精礦和尾礦不斷排出，形成了一個連續的選分過程。
